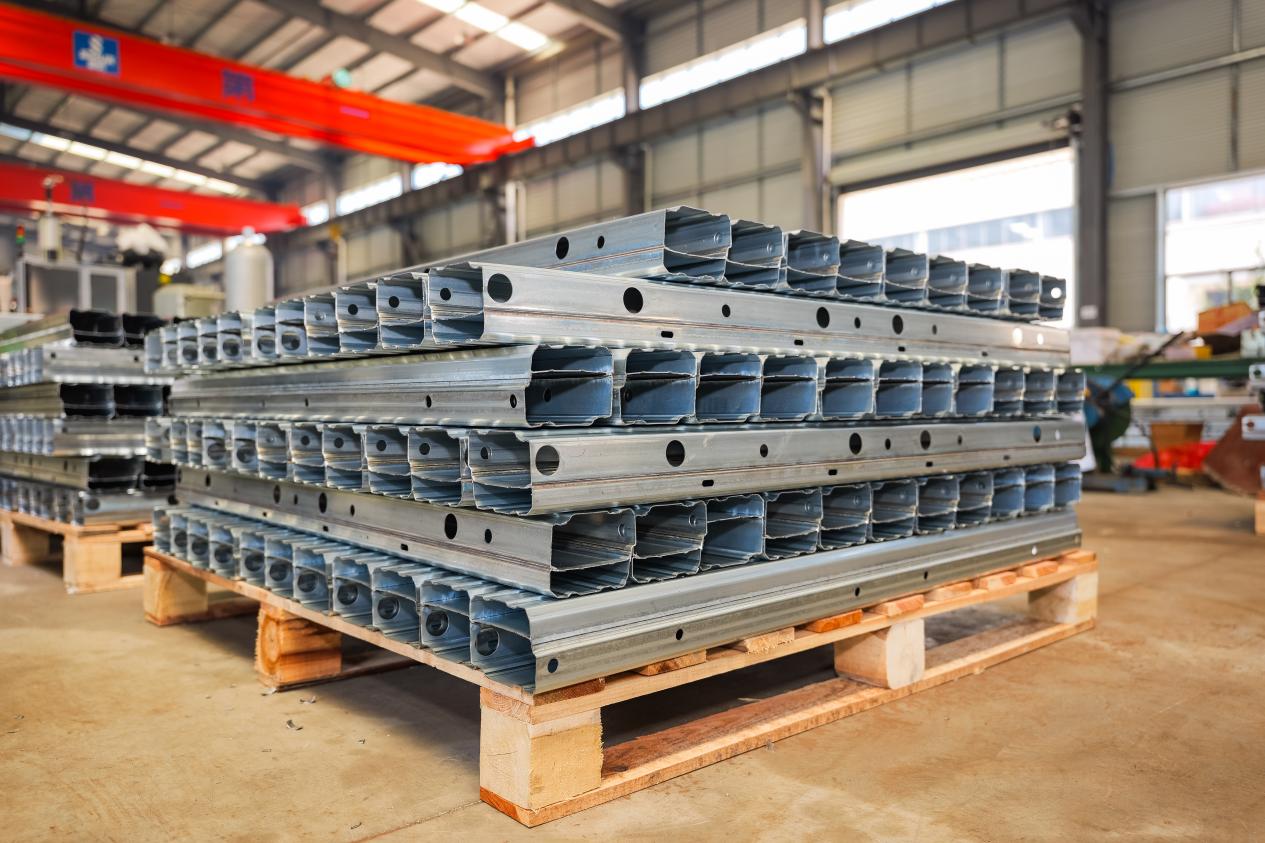

Профилегибочная машина для армирования балок шасси автомобиля B-профиля

1. Линия по производству балок усиления шасси автомобиля B-профиля включает в себя несколько ключевых процессов, обеспечивающих высокую прочность, точность и долговечность для применения в транспортных средствах. Ключевое оборудование производственной линии включает в себя 600-тонный пресс-машину, прецизионную формовочную машину, прочную лазерную сварку и точную резку профиля.

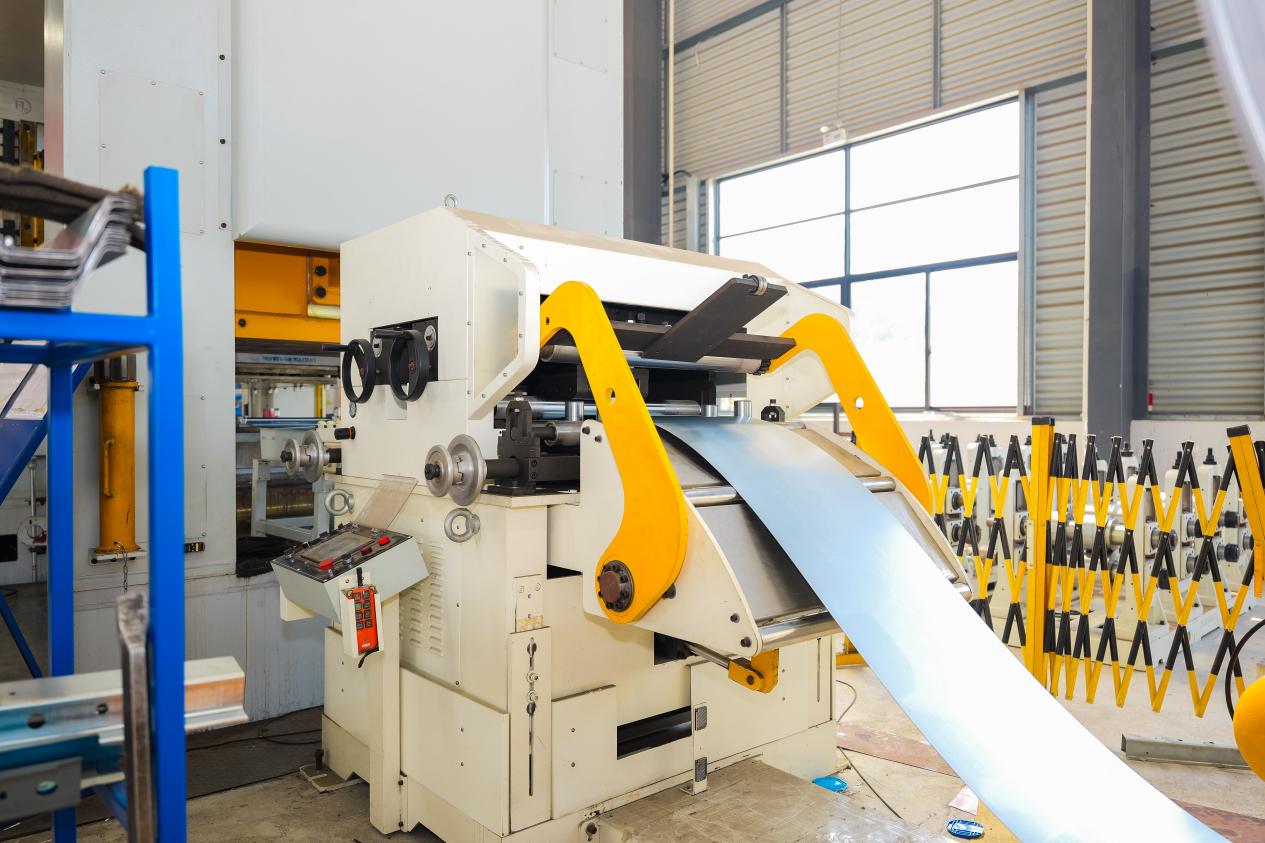

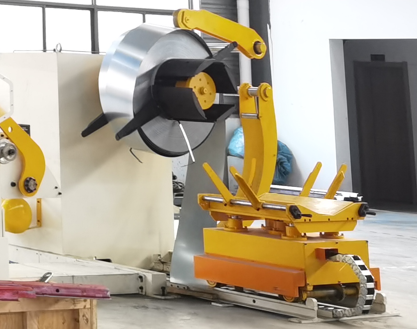

2-в-1 разматыватель-выравниватель

Подача материала в пресс-машину для пробивки отверстий.

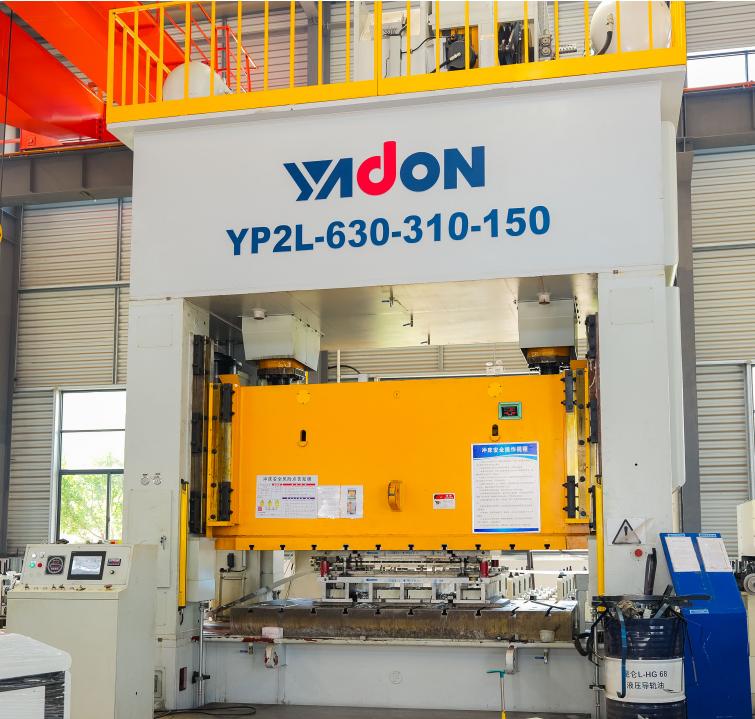

600-тонная пресс-машина

Он обеспечивает достаточное давление для пробивки отверстий в этом профиле.

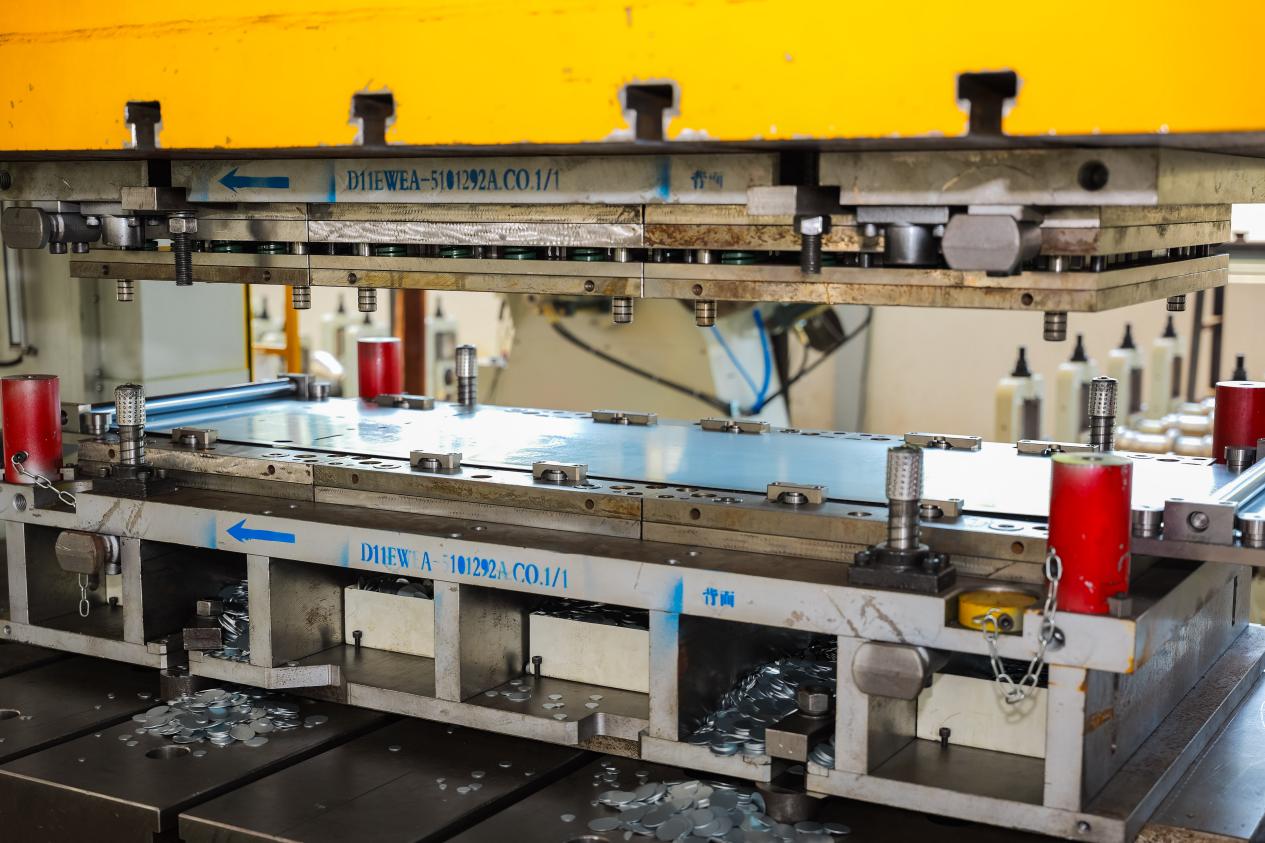

прецизионная штамповка

Прецизионная штамповочная матрица — это высокоточный инструмент, используемый в процессах штамповки металла для пробивки, заготовки или прокалывания материалов с жесткими допусками и тонкой отделкой поверхности.

Основные характеристики:

Высокая точность – Поддерживает жесткие допуски (часто в пределах ±0,01 мм или лучше).

Качество Fine Edge – Производит чистые разрезы с минимальным количеством заусенцев.

Долговечность – Изготовлен из закаленной инструментальной стали (например, SKD11, DC53) или карбида для длительного срока службы.

Сложные формы – Возможность штамповки сложных геометрических фигур с высокой повторяемостью.

Оптимизированный зазор – Правильный зазор между пуансоном и матрицей обеспечивает плавное разделение материала.

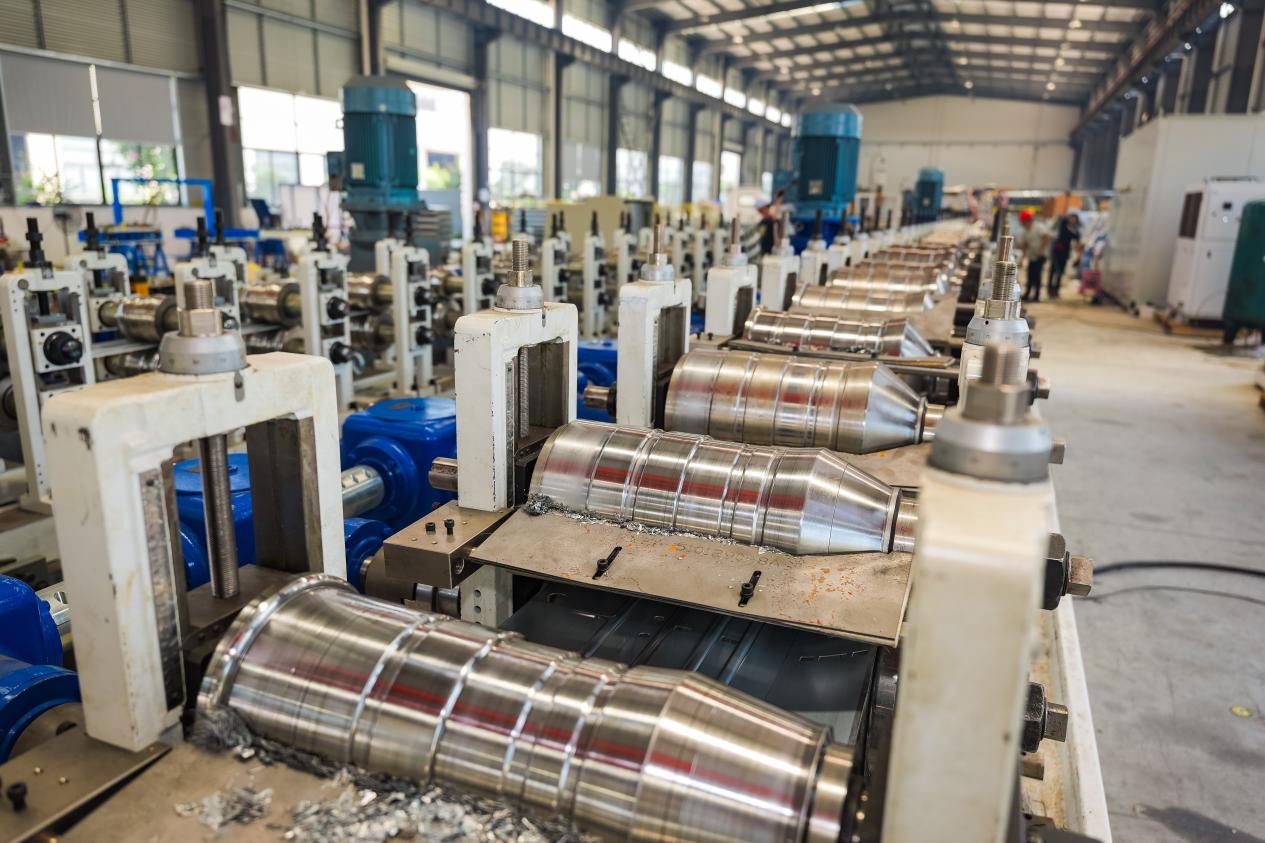

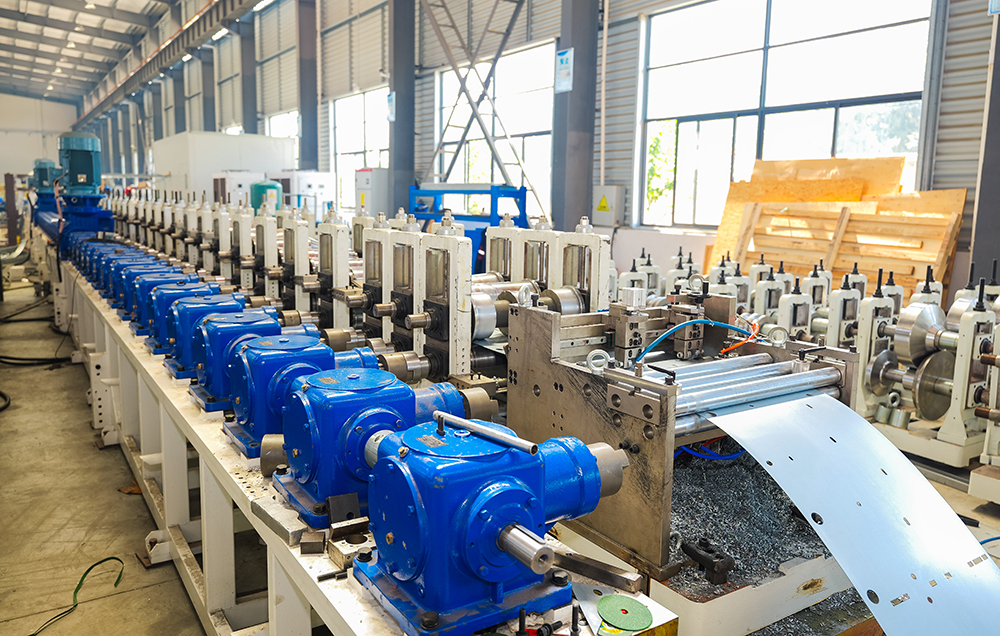

Высокопрочная профильная профилегибочная машина

Формовочный материал YS 980MPA -1180MPA (980/1180DP DZ)

Этапы формования: 50

Этапы процесса профилирования рулонов

Материал ролика: Cr12MoV (SKD11/D2), вакуумная термообработка, 60–62 HRC

Профилирование валков - это процесс непрерывной гибки, при котором длинная полоса металла (обычно рулонной стали, алюминия или других сплавов) пропускается через ряд роликовых штампов для постепенного придания ей желаемого поперечного сечения. Вот пошаговая разбивка:

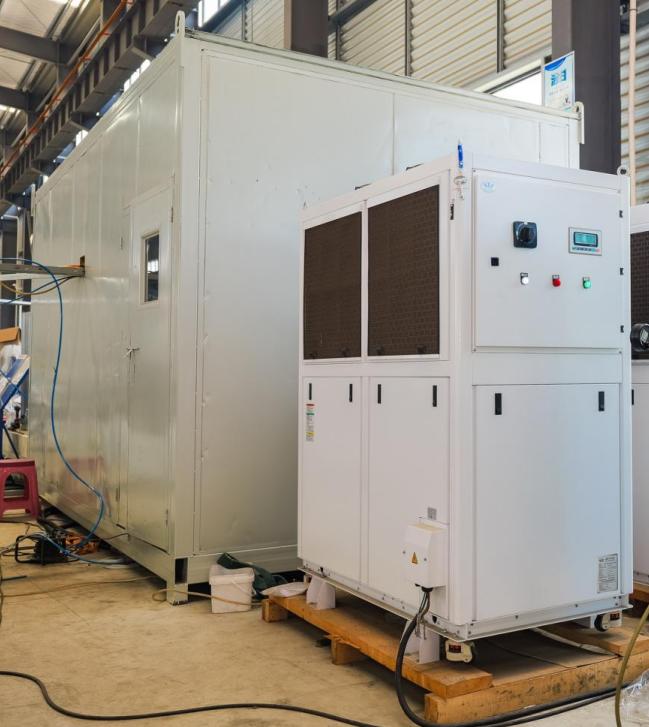

2 комплекта немецких лазерных сварочных аппаратов TRUMPF

TRUMPF — производитель промышленных машин и оборудования, включая лазерные сварочные аппараты. Их лазерные сварочные аппараты известны своим высоким качеством, точностью и надежностью и широко используются в различных отраслях промышленности, включая автомобилестроение.

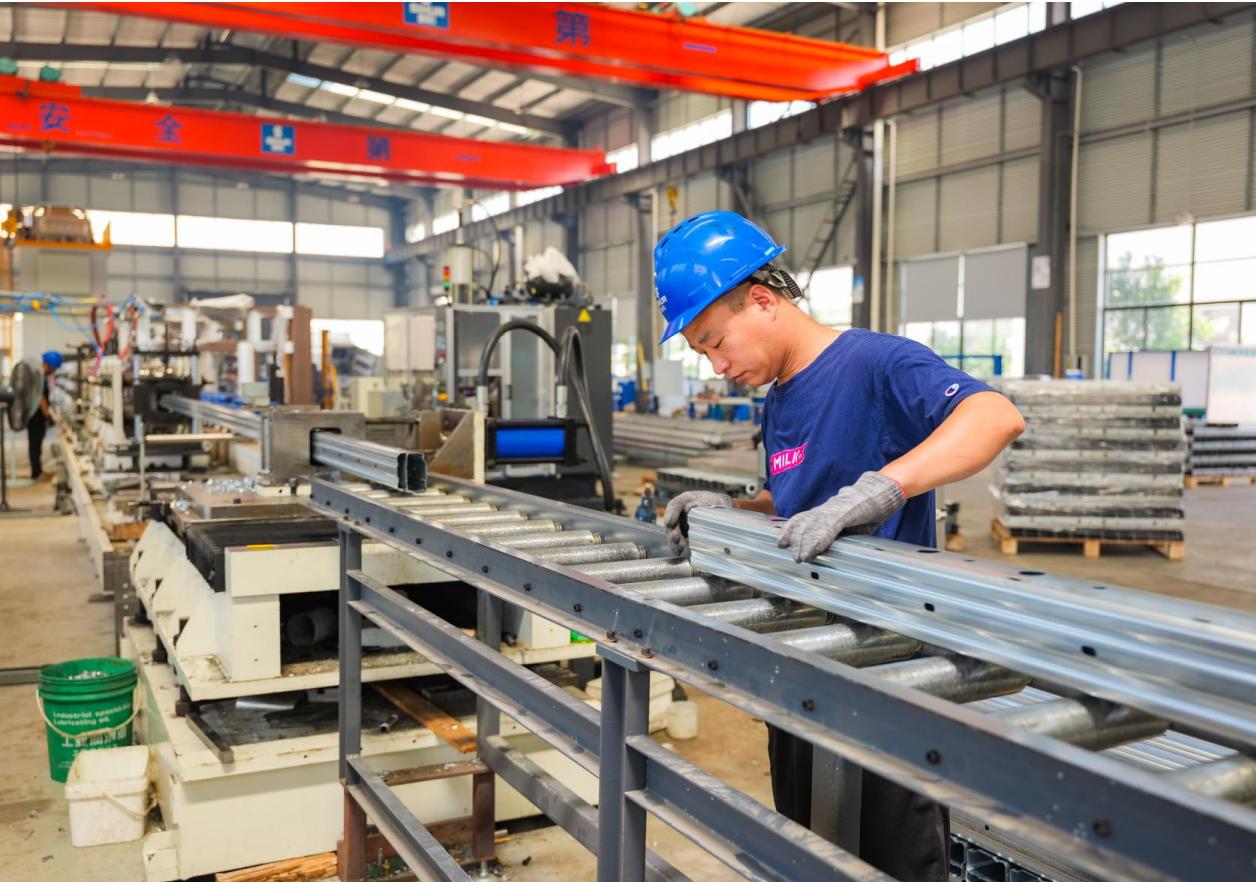

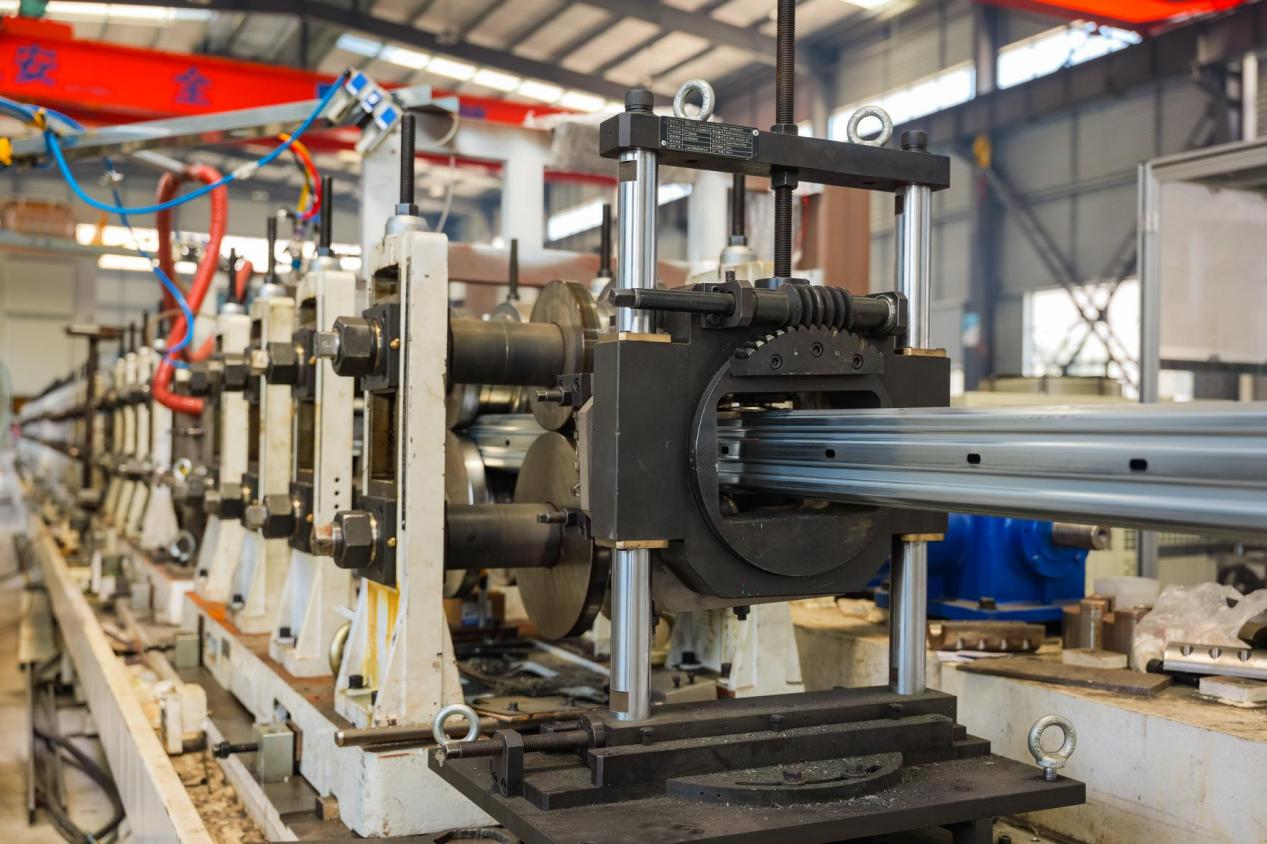

Выпрямление сиденья для обеспечения прямолинейности профиля.

Ножницы отрезные станки

Наш контроллер сдвига импортируется из Италии.

Высокоточная позиционная отсечка.

Допуск по длине готового профиля составляет 1 мм на деталь.

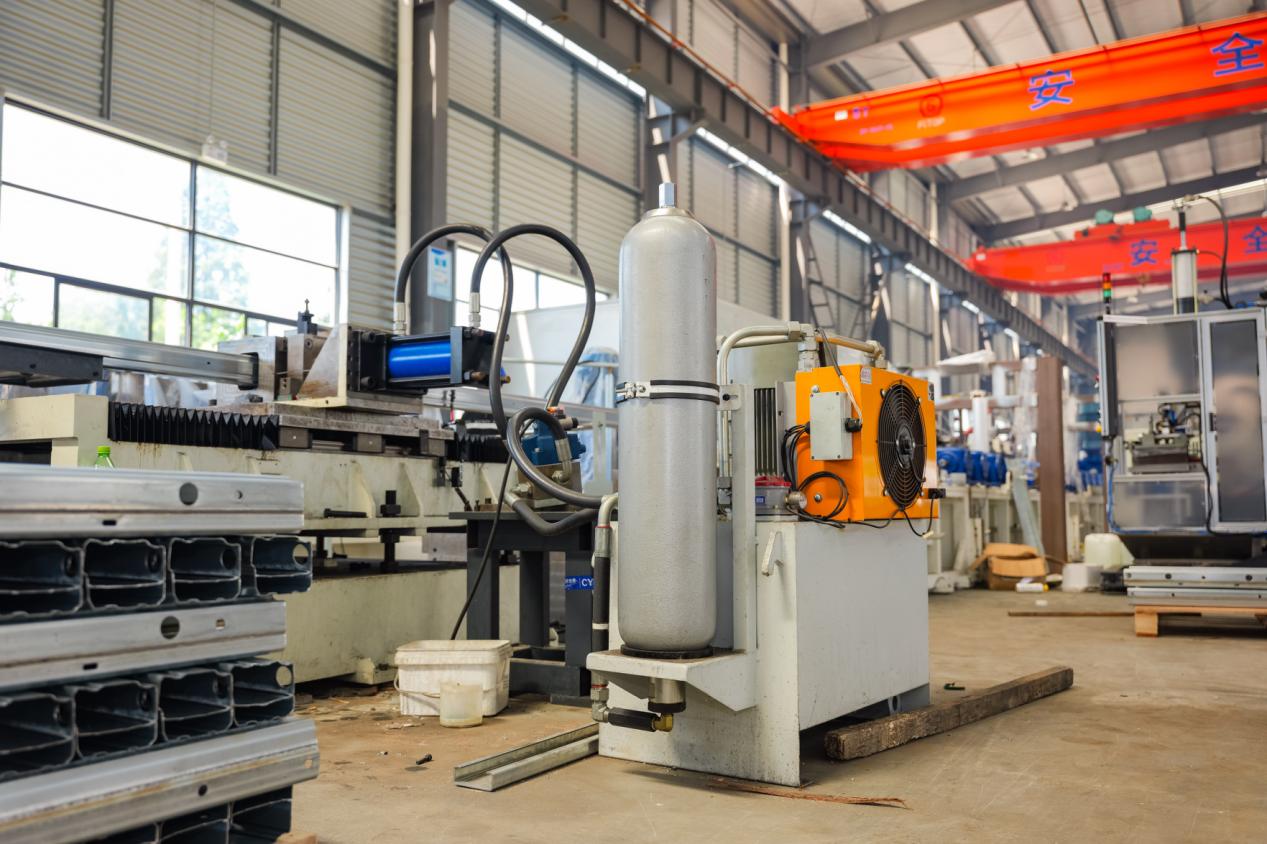

Гидростанция обеспечивает питание режущего стола (радиатора вентиляторного типа).
